22mm Carbon Brush DC Motor

Malugod kang tinatanggap na pumunta sa aming pabrika upang bumili ng pinakabagong pagbebenta, mababang presyo, at mataas na kalidad na RuiXing 22mm Carbon Brush DC Motor. Iginigiit namin ang standardized, systematic at standardized na produksyon, nagpapatupad ng buong hanay ng mga diskarte sa pamamahala ng kalidad upang matiyak ang kalidad ng produkto, buong proseso ng inspeksyon at pagsubaybay sa kalidad, at ang bawat maliit na link ay hindi pinahihintulutan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Malugod kang tinatanggap na pumunta sa aming pabrika upang bumili ng pinakabagong pagbebenta, mababang presyo, at mataas na kalidad na RuiXing 22mm Carbon Brush DC Motor. A22mm Carbon Brush DC Motoray isang compact na de-koryenteng motor na gumagamit ng mga carbon brush upang magsagawa ng electric current sa umiikot na armature nito, na bumubuo ng mekanikal na kapangyarihan. Ang laki nito ay tinutukoy ng diameter ng katawan ng motor.

22SYK33.H.T Technique Parameter

MOTOR PARAMETER

Kapangyarihang nominal	W	4.0	5.0	4.0	17.0	15.0
Na-rate na Boltahe	Volt	6	20	12	24	48
Paglaban ±10%	Ohm	1.0	13.5	7.5	3.6	16.6
Walang-load na Bilis ±10%	rpm	7500	6000	4500	12700	13000
Walang-load na Kasalukuyang ≤125%	mA	50	20	15	60	50
Bilis pare-pareho	rpm/V	1250	300	375	529	271
Torque pare-pareho	mNm/A	7.58	31.42	25.24	17.89	34.67
Kasalukuyang Stall	mA	6000	1481	1600	6667	2892
Stall Torque	mNm	45.5	46.54	40.4	119.28	100.24
Max. Kahusayan	%	83	78	82	82	75
Inductance mH	mH	0.05	1.06	0.58	0.23	1.046
Mechanical Time pare-pareho	MS	5.39	5.09	4.45	4.45	5.42
Rotor Inertia	gcm²	3.11	3.76	3.8	3.98	3.98
Sa Max. Output
Kasalukuyan	mA	770	340	480	815	378
Torque	mNm	5.8	10.68	12.1	14.58	13.1
Bilis	rmp	6538	4484	3150	11147	10962
Output	W	4	5	4	17	15

PAGSUKAT

KATANGIAN NG MOTOR

● Ambient Temperature Range -40～+100℃
● Max. pinahihintulutang paikot-ikot na temperatura 155 ℃
● Bilang ng mga segment ng commutator 9
● Timbang 60g
● Carbon Brush
● Max. lalim ng pag-install ng tornilyo 3mm

22SYK35.H.T Technique Parameter

MOTOR PARAMETER

Kapangyarihang nominal	W	18	5	15
Na-rate na Boltahe	Volt	24	27	28
Paglaban ±10%	Ohm	3.4	16	5.3
Walang-load na Bilis ±10%	rpm	12700	8500	13000
Walang-load na Kasalukuyang ≤125%	mA	50	20	60
Bilispare-pareho	rpm/V	529	315	464
Torquepare-pareho	mNm/A	17.93	29.99	20.34
Kasalukuyang Stall	mA	7059	1688	5283
Stall Torque	mNm	126.54	50.61	107.48
Max. Kahusayan	%	84	79	80
Inductance mH	mH	0.25	1.085	0.33
Mechanical Time pare-pareho	MS	4.19	7.83	2.46
Rotor Inertia	gcm²	3.98	4.44	1.94
Sa Max. Output
Kasalukuyan	mA	850	220	635
Torque	mNm	15.24	6.6	12.92
Bilis	rmp	11171	7392	11094
Output	W	18	5	15

PAGSUKAT

KATANGIAN NG MOTOR

● Ambient Temperature Range -40～+100℃
● Max. pinahihintulutang paikot-ikot na temperatura 155 ℃
● Bilang ng mga segment ng commutator 9
● Timbang 62g
● Carbon Brush
● Max. lalim ng pag-install ng tornilyo 3.5mm

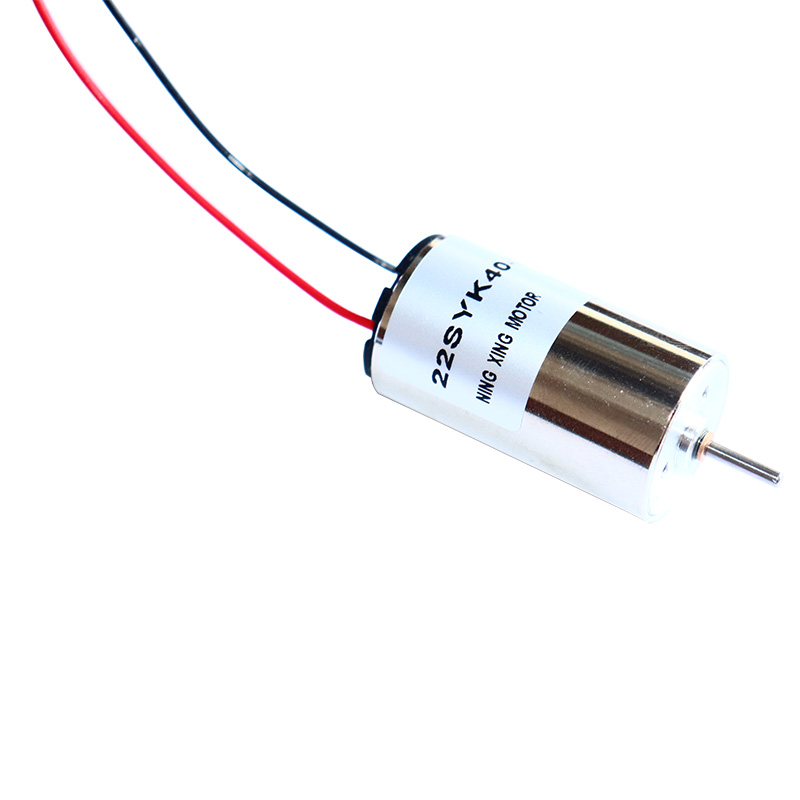

22SYK40.H.T Technique Parameter

MOTOR PARAMETER

Kapangyarihang nominal	W	40.0	14.0	15.0
Na-rate na Boltahe	Volt	28	36	48
Paglaban ±10%	Ohm	2.9	10.00	16.00
Walang-load na Bilis ±10%	rpm	12000	8000	9000
Walang-load na Kasalukuyang ≤125%	mA	60	30	20
Bilispare-pareho	rpm/V	429	222	188
Torquepare-pareho	mNm/A	22.15	42.64	50.62
Kasalukuyang Stall	mA	9655	3600	3000
Stall Torque	mNm	213.91	153.49	151.85
Max. Kahusayan	%	85	83	84
Inductance mH	mH	0.351	1.171	1.851
Mechanical Time pare-pareho	MS	4.01	3.89	3.80
Rotor Inertia	gcm²	6.8	7.10	6.10
Sa Max. Output
Kasalukuyan	mA	1850	450	350
Torque	mNm	40.99	19.19	17.72
Bilis	rmp	9410	7000	7950
Output	W	40	14	15

PAGSUKAT

KATANGIAN NG MOTOR

● Ambient Temperature Range -40～+100℃
● Max. pinahihintulutang paikot-ikot na temperatura 155 ℃
● Bilang ng mga segment ng commutator 9
● Timbang 72g
● Carbon Brush
● Max. lalim ng pag-install ng tornilyo 3.5mm

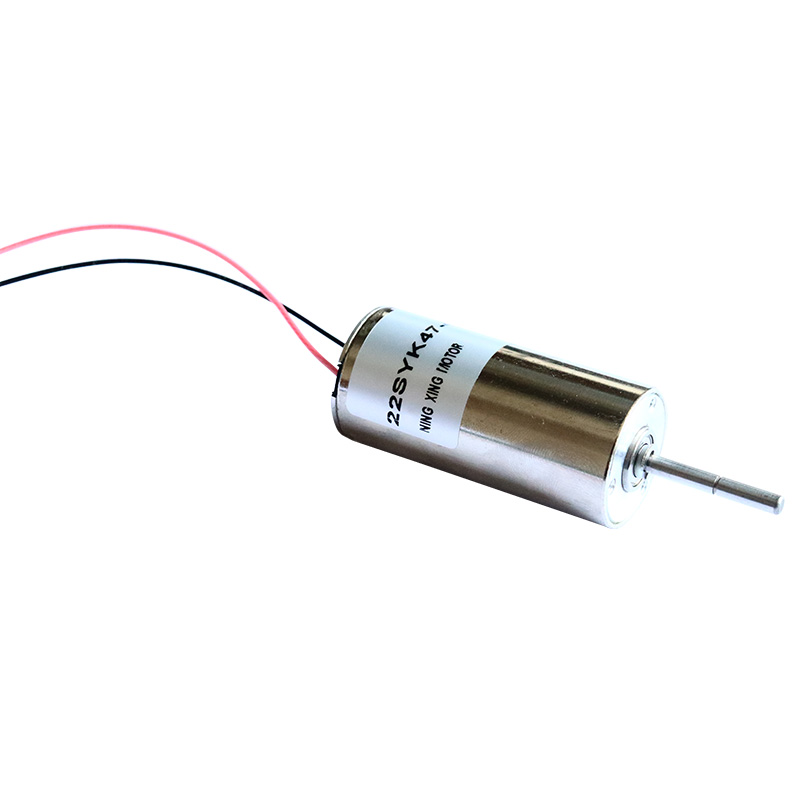

22SYK47.G.T Technique Parameter

MOTOR PARAMETER

Kapangyarihang nominal	W	30	33	30
Na-rate na Boltahe	Volt	24	36	48
Paglaban ±10%	Ohm	2.2	2.98	6
Walang-load na Bilis ±10%	rpm	10000	12500	12700
Walang-load na Kasalukuyang ≤125%	mA	40	40	60
Na-rate na Bilis	rpm/V	417	347	265
Na-rate na Torque	mNm/A	22.85	27.42	35.84
Kasalukuyang Stall	mA	10909	12081	8000
Stall Torque	mNm	249.23	331.31	286.71
Max. Kahusayan	%	88	89	83
Inductance mH	mH	0.304	0.412	0.75
Mechanical Time pare-pareho	MS	3.8	3.7	3.62
Rotor Inertia	gcm²	9.02	9.33	7.79
Sa Max. Output
Kasalukuyan	mA	1500	1020	690
Torque	mNm	34.27	27.97	24.73
Bilis	rmp	8366	11216	11605
Output	W	30.0	33	30

PAGSUKAT

KATANGIAN NG MOTOR

● Ambient Temperature Range -40～+100℃
● Max. pinahihintulutang paikot-ikot na temperatura 155 ℃
● Bilang ng mga segment ng commutator 9
● Timbang 88g
● Carbon Brush
● Max. lalim ng pag-install ng tornilyo 3.5mm
