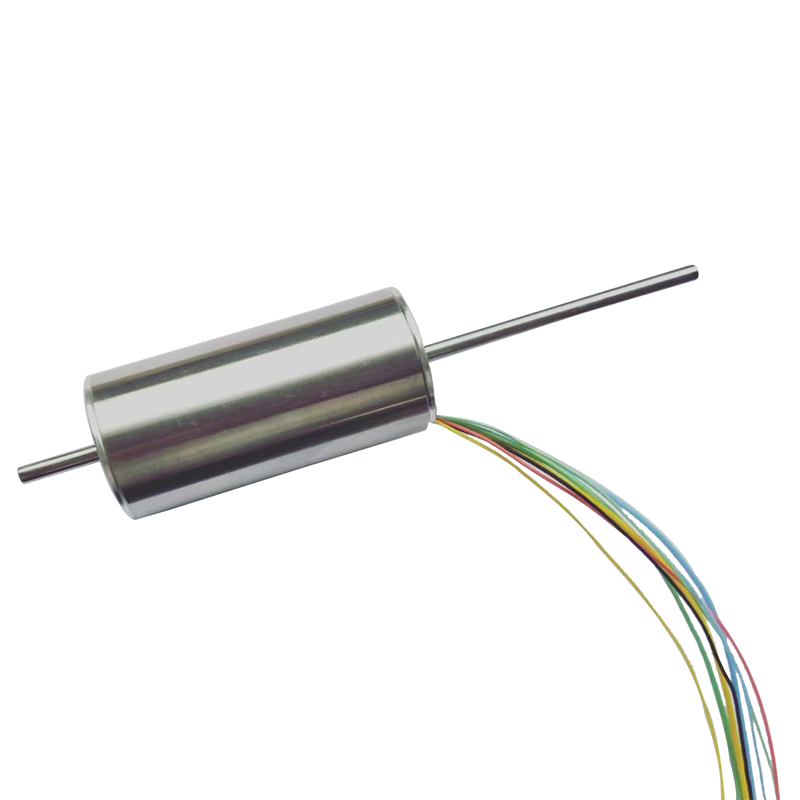

22mm Brushless DC Motor na May Hall Sensor
  • 22mm Brushless DC Motor na May Hall Sensor22mm Brushless DC Motor na May Hall Sensor

22mm Brushless DC Motor na May Hall Sensor

Bilang propesyonal na paggawa, gusto naming bigyan ka ng RuiXing 22mm Brushless DC Motor With Hall Sensor. mayroon kaming mga propesyonal na technician sa produksyon at mga pangkat ng dayuhang kalakalan. Upang mabigyan ang aming mga customer ng mas mahusay na serbisyo at produkto.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang propesyonal na paggawa, gusto naming bigyan ka ng RuiXing 22mm Brushless DC Motor With Hall Sensor. Ang motor na may hall sensor ay isang de-koryenteng motor na nilagyan ng hall effect sensor, na isang uri ng magnetic sensor na maaaring makakita ng pagkakaroon ng magnetic field. Ang 22mm Brushless DC Motor With Hall Sensor ay karaniwang naka-mount sa malapit sa umiikot na shaft o rotor ng motor at ginagamit upang magbigay ng feedback sa motor controller tungkol sa posisyon at bilis ng rotor.

BLDC2248-4Pole Technique Parameter

MOTOR PARAMETER


Kapangyarihang nominal
W
70.0
Na-rate na Boltahe
Volt
24
Paglaban
Ohm
0.74
Walang-load na Bilis
rpm
16500
Walang-load Kasalukuyang
mA
300
Bilis Constant
rpm/V
687.5
Torque Constant
mNm/A
13.8
Ang bilis/torque constant
rpm/mNm
37
Kasalukuyang Stall
mA
32432
Stall Torque
mNm
447
Max. Kahusayan
%
82
Inductance
mH
0.055
Mechanical Time Constant
MS
2.18
Rotor Inertia
gcm²
5.62
Sa Max. Output
Kasalukuyan
mA
3380
Torque
mNm
47
Bilis
rmp
14337
Output
W
70

PAGSUKAT




KATANGIAN NG MOTOR


● Ambient Temperature Range -40~+100℃
● Max. winding temperature 155℃
●  Bilang ng mga pares ng poste  2
● Bilang ng mga yugto 3
● Timbang 110g
● Max.speed 18000rpm
● Tapusin ang paglalaro <0.15
● Clearance diametral ≤0.025
● Depinisyon ng lead:

Yellow    Motor winding     Pin1;

Berde     Paikot-ikot na motor    Pin2;

Asul       Paikot-ikot na motor    Pin3;
Pula         +5V                 Pin4;
Itim       GND                pIN5;
Kayumanggi      Hall sensor      Pin6 ;
Lila      Hall sensor      Pin7;
Gray        Hall sensor      Pin8.




BLDC2248 Parameter ng Teknik

MOTOR PARAMETER


Kapangyarihang nominal
W 10.0 25.0 25.0
25.0
Na-rate na Boltahe
Volt
24 24 24
36
Paglaban
Ohm
12 2.2 3.14
7.18
Walang-load na Bilis
rpm
5500 9000 13000
13000
Walang-load Kasalukuyang
mA
78 150 120
100
Bilis Constant
rpm/V
229 375 542
361
Torque Constant
mNm/A
40.06 25.13 17.36
25.93
Ang bilis/torque constant
rpm/mNm
68.64 32.83 97.97
99.99
Kasalukuyang Stall
mA
2000 10909
7643.3
5013.9
Stall Torque
mNm
80.13 274.12 133
130
Max. Kahusayan
%
64 78 77
74
Inductance
mH
1.8 0.154 0.25
0.77
Mechanical Time Constant
MS
2.82 1.35 3.79
3.18
Rotor Inertia
gcm²
3.72 3.72 3.68
3.03
Sa Max. Output


Kasalukuyan
mA
600 1300 1320
890
Torque
mNm
24.04 32.67 23
23
Bilis
rmp
3850 7927.5 10432
10372
Output
W
10 27 25
25

PAGSUKAT




KATANGIAN NG MOTOR


● Ambient Temperature Range -40~+100℃
● Max. winding temperature 155℃
● Bilang ng mga pares ng poste 1
● Bilang ng mga yugto 3
● Timbang 110g
● Max.speed 18000rpm
● Tapusin ang paglalaro <0.15
● Clearance diametral ≤0.025
● Depinisyon ng lead:

Yellow    Motor winding     Pin1;

Berde     Paikot-ikot na motor    Pin2;

Asul       Paikot-ikot na motor    Pin3;
Pula        +5V                  Pin4;
Itim      GND                 pIN5;
Kayumanggi     Hall sensor       Pin6 ;
Lila     Hall sensor       Pin7;
Gray        Hall sensor      Pin8.
